超导纳米线单光子探测器-SNSPD



SNSPD器件由中科院上海微系统所(SIMIT)研发。上海微系统所自2007年开始开展SNSPD研发工作,具有国际先进水平的超导器件工艺平台,实现了从薄膜材料、器件设计和加工的全自主研发。SNSPD器件在探测效率、暗计数等方面的性能指标屡创世界纪录,目前SNSPD系统效率可以达到95%以上;首创片上集成滤波器SNSPD器件,实现暗计数≤1Hz,探测效率≥80%的高性能器件,已获中、美、日专利授权。





● 探测效率高:>95%  ● 计数率高:>100MHz
  ● 暗计数低:<1Hz  ● 时间抖动小:<20ps
 ● 高稳定性      ●个性化定制

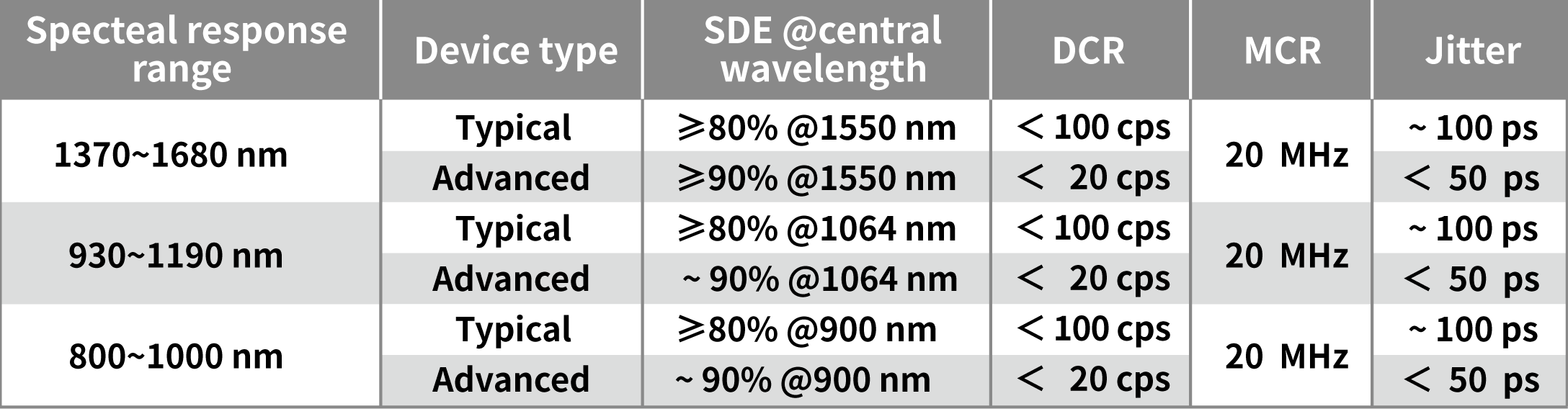

参数细节

波长

1550nm

1064nm

850nm

532nm

效率(典型值)

80%

80%

80%

80%

效率(最优值)

90%

85%

85%

85%

暗计数(典型值)

100Hz

100Hz

100Hz

100Hz

暗计数(最优值)

1Hz

1Hz

1Hz

1Hz

抖动(典型值)

40-50ps

40-50ps

40-50ps

40-50ps

抖动(最优值)

20ps

20ps

20ps

20ps

计数率(典型值)

>20MHz

>20MHz

>20MHz

>20MHz

计数率(最优值)

100MHz

100MHz

100MHz

100MHz

① 所有性能参数为2.2 K工作温度下测试结果; ② 可根据用户需求定制



探测效率和暗计数率曲线

探测效率和暗计数率曲线 探测效率和暗计数率曲线2

波长1550nm

波长1064nm



探测效率和暗计数率曲线3 探测效率和暗计数率曲线4

波长850nm

波长532nm
